Машина для распределения клея для зрения Система CCD для двух компонентов Эпоксидный кремний Полиуретан

Подробности Информация

Характер продукции

Подробная информация

Модель No.:

PGV-501

Гарантия:

12 месяцев

Автоматический класс:

Автоматический

Установка:

Вертикальная

Тип привода:

Электрические

Положение:

Машина для распределения клея

Рабочая зона:

400х600х100 мм

Танки AB:

10L, 25L, 40L необязательно

Нагрев:

Доступно

Вакуум:

Доступно

Само-чистка:

Доступно

Смешиватель для баков:

Доступно

Транспортный пакет:

Стандартный корпус из полистрои

Спецификация:

700х700х100 мм

Торговая марка:

D&H

Производство:

Сделано в Китае

Код Hs:

8424899990

Поставка способности:

10/Month

Размер упаковки:

100.00 см * 100.00 см * 100.00 см

Валовая масса упаковки:

200.000kg

Время выполнения:

15 дней (1 - 1 шт.) Подлежит обсуждению (> 1 шт.)

Точность:

Высокая точность

Состояние:

Новый

Сертификация:

RoHS, CE

Конфигурация:

Доступно.

Стоимость доставки:

о стоимости доставки и расчетном сроке доставки.

Первоначальная выплата Полная выплата

Валюта:

В долларах США

Возврат и возмещение:

Вы можете подать заявку на возврат до 30 дней после получения товаров.

Выделить:

машины для разлива клея

машина для разлива эпоксидного клея

машина для распределения эпоксидного клея

Характер продукции

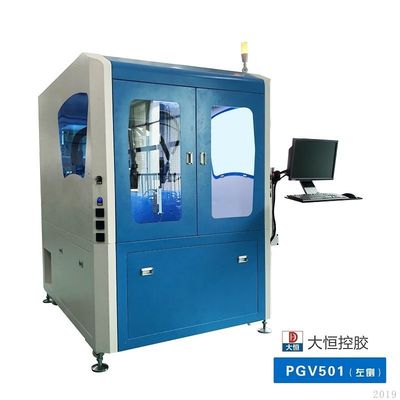

PGV-501S Система диспенсирования зрения CCD для 2 компонентов эпоксидных силиконов Полиуретан
Машина для распределения клея для зрения Система CCD для двух компонентов Эпоксидный кремний Полиуретан 0

Машины PGV Vision Glue Potting являются полностью автоматическими машинами для сбора клея, выпущенными компанией Daheng Automation.Силикон и другие двухкомпонентные материалы для смешивания материалов и автоматической перфузии.

Машина для распределения клея для зрения Система CCD для двух компонентов Эпоксидный кремний Полиуретан 1

Оборудование обладает характеристиками точной пропорции и количественной последовательности, что может улучшить качество и производительность производства.Он может быть оснащен оборудованием для смешивания двойной жидкости для повышения эффективности перфузии.Кроме того, он может быть оснащен вспомогательным оборудованием, таким как сборочная линия, пекарня и многостанционная вращающаяся платформа.
PGV501 Машина для нанесения клея для системы зрения обладает следующими выдающимися характеристиками:

Ультра-высокая точность двойного цилиндра пломба, клей стабильный и простой в использовании.Новое поколение высокоточного управления соотношением измерений жидкости, изменчивый, непрерывный и длительный срок службы.
Машина имеет функцию автоматического распределения клея, может соответствовать 1:1 до 10:1 в двухкомпонентном клее, может автоматически соответствовать, автоматическое смешивание, автоматическое смешивание,автоматическое завершение работы машины, не нужно ручное соответствие, является онлайн-тип клея распределения, чтобы заполнить количество клея, сколько клея распределения, распределения хорошего клея немедленно к продукту.
Высокоточный CCD-визуальный захват и позиционирование, высокоточное импортированное мобильное устройство с трехкоординатной линейной манипуляцией на сервошрубе, для достижения высокоточного управления позиционированием, точность ±0.03 мм
Карта управления движением: высокоскоростная точка и линия рисунка и различные нерегулярные управления движением; Принято обучение программирования.
Различные иглы:Смешивание клея и равномерное распределение.
Функция сигнализации: барабаны A и B оснащены сигнализацией и индукционными устройствами более низкого положения.
Вакуумное питание: как бочка А, так и бочка В могут автоматически подавать вакуумное питание, что помогает устранить пузыри воздуха
Питание диафрагмы насос: A, B барабаны могут автоматически питать диафрагмы насос
Автоматическая очистка: смешанная часть клея AB автоматически очищается газом и жидкостью.
Процедура противозастойки, машина может установить время интервала клея в соответствии с временем отверждения клея, чтобы предотвратить отвержение клея, вызванное случайной остановкой в течение рабочего времени,заставляя машину блокироваться..

Введение оборудования

1. Общие технические параметры:

Соотношение смешивания клея	10012:00 - 10:00, не обязательно.
Рабочая зона	600 ((X)* 600 ((Y) * 100 мм ((Z)(эффективный: 400 мм(X))
Рабочий путь	Точка, линия, дуга, круг
Способ позиционирования	CCD Визуальное позиционирование захвата
Система зрения	Программное обеспечение системы визуального захвата и позиционирования
Двигатель	Сервомотор (Япония), свинцовый винт + скользящий механизм (таиванская марка)
Функция производственной линии	Факультативная функция сопоставления производственной линии (конфигурация производственной линии в соответствии с продуктами заказчика)
Скорость	500 мм/с(скорость перемещения)1-12 мл/s(Уровень клея на одном насосе)
Точность	± 0,03 мм (повторяемость)±2%(сгусток)±2%(смешивание)
Выпуск клея	Автоматическое разгрузка клея с фиксированной точкой происхождения
безопасность	Входная дверь/безопасная решетка
Память программы	99 шт.
Входное давление воздуха	0.5МПа-0.7 МПа
Вязкость	50 шт. ~ Паста
Режим работы	Ручная / автоматическая
Соотношение	ПЛК/ насос-пневматик/перегонный насос/винтовой насос
Поток	Цифровой вход
Режим обучения	Преподавание программирования
Система автоматического управления	ПК, сенсорный экран (программирование, модификация, хранение и т.д.)
Система управления выводом клея	АБ клеевой всасывающий клапан, реализовать АБ клея независимой работы
Режим смешивания	Динамическая и статическая опциональная, мгновенное смешивание, удобная чистка
Резервуар	Нержавеющая сталь40 л),(25 л),(10 л) необязательно
Электрическое питание	220 В / 50 Гц / 1,5 кВтбез обогревателя)
Размер	1900 мм × 1650 мм × 2100 мм
Высота корпуса линии	850-950 ((Можно настроить)
Ширина корпуса линии	Макс 550 мм ((Видение 400 мм))))можно настроить)
Корпус конвейерной линии	Ремень/двойная цепь/роллер
Нагрузка на корпус линии	По производству
Позиционирование	положение зажима
Блокирующий баллон	3 шт. (по умолчанию)

2.Описание схемы оборудования

В соответствии с инструкциями, выданными системой управления, распределительная машина завершает распределить и передать клей в смесительную систему, а визуальное захват CCD дает команду.Трехосный манипулятор несет часть системы смешивания, и количественное позиционирование осуществляется одновременно.

4. Введение конструкции машины и основных компонентов:
PGV501 состоит в основном из следующих частей:Система визуального позиционирования, рама машины, резервуары для хранения, система пропорционирования, смесительная система (двойной клапан жидкости), система очистки, координатный линейный манипулятор, корпус конвейерной линии,Система управления и так далее

4.1 Система визуального позиционирования:Для захвата позиционирования используется CCD-визия, а трехкоординационная линейная рука робота обрабатывается программным обеспечением для отправки команд по позиционированию.

4.2Каркас машины: принять структуру рамки сварки листового металла, чтобы обеспечить поддержку и ориентировку для всего оборудования.
4.3 Резервуары: резервуар оснащен агитатором, вакуумной всасывающей функцией, вакуумной функцией вытягивания, датчиком высокого/низкого уровня жидкости, а дно резервуара оснащено отключающим шаровым клапаном,нагрев постоянной температуры, датчик температуры, фильтрация и другие вспомогательные устройства.
1) вакуумный резервуар из нержавеющей стали может выдерживать вакуумное отрицательное давление в резервуаре.
2)В резервуарах есть электрические агитаторы, поэтому перемешивание может предотвратить осаждение и слоирование клея A / B и сделать температуру клея в резервуарах более равномерной;
3) датчик уровня резервуара с клеем: когда клей ниже установленного уровня, он автоматически сигнализирует и напоминает о добавлении клея;
4) резервуары могут быть оснащены вакуумной функцией дефобной очистки (время дефобной очистки может устанавливаться с помощью сенсорного экрана), которая также может автоматически подавать клей через вакуумное отрицательное давление,и соответствующие клапаны автоматически закрываются перед подачей клея, и соответствующий клапан автоматически открывается/уменьшает давление после подачи клея;
5) Резервуар оборудован шаровым клапаном для снятия давления, а дно резервуара зарезервировано с интерфейсом обратного потока и перехватчиком для закрытия шарового клапана;
6) резервуар с клеем предназначен для ручного питания порта для добавления клея вовремя;
7) резервуар с клеем может использоваться для нагрева постоянной температуры;

4.4 Системы смешивания
Основным компонентом пропорциональной системы PGV501 является высокоточный насос для измерения скорости передач.

Он имеет следующие характеристики:
1) объемная система измерения с высокой точностью соотношения (± 2%), подходящая для соотношения двух компонентов материала средней и низкой вязкости;
2) может быть реализован непрерывный разряд клея, и количество клея может быть преобразовано с 1 г/с до 16 г/с в широком диапазоне;
3) Стабильная работа, без обслуживания, длительный срок службы;
Требования к переменному соотношению 1:1~10:1 могут быть достигнуты путем выбора и сочетания различных насосов измерения;

4.4 смесительная система (двойной клапан жидкости)
Основная часть смесительного оборудования PGV501 - это двойной жидкостной клапан.Клей AB переносится на смеситель клейной части (двойной жидкий клапан) с помощью насоса измерения и смешивается в смесительную трубу под двойным жидким клапаном. Онлайн-метод смешивания готов к смешиванию.Основные особенности двойного жидкостного клапана следующие:
1) смесительный двигатель приводит смесительную трубку через двойной клапан из клея, затем сами слой вниз к пластиковой голове, таким образом равномерно смешивается клея, этот процесс полностью запечатан,и двойной листовой клапан/смесительная трубка заполнена клеем, без воздушных пузырей, процесс смешивания с помощью двойного листа переключателя клапана цилиндра клей закрывается обратно, чтобы всасывать, остановиться, когда клей не капает клей;
2) максимальная скорость двигателя перемешивания может достигать 3000 оборотов в минуту (регулируемый), который может полностью равномерно перемешиваться;
3) двигатель перемешивания с функцией автоматического обнаружения;

4.5 система очистки
Автоматическая очистка, смешанная часть клея AB с газовой и жидкой автоматической очисткой

4.6 Три координатные линейные манипуляторы
Трехкоординальная линейная механическая рука управляется сервомотором, который может реализовать точное управление положением резиновой головки.Движение резиновой головки легко регулируется.

Основными параметрами являются следующие:
Движение машины :600*600*100, (ось z может регулироваться вручную до 100)
Диапазон зрения 600 (Y) *400 (Y)
Скорость: X, y0-500mm /, ось z 0-100mm/
Точность повторения: ±0,03 мм (кумулятивная допустимость не допускается)
4.7 Транспортная линия (настраиваемая)
Для управления конвейерным двигателем используется частотный преобразователь, скорость может регулироваться на 10-300 мм/с, используется ремень/двойная скорость цепи/рельсовая трансмиссия, передняя,средний и задний блокирующие цилиндры настроены по умолчаниюПо умолчанию принимается позиционирование зажимания/вытягивания, позиционирование точное, ширина регулируемого корпуса линии 150-550 мм.

4.7 Система управления
PLC, управление сенсорным экраном и конфигурация системы обучения и программирования, система управления имеет следующие характеристики:
1) выход клея регулируется скоростью двигателя для достижения требуемого количества клея, и скорость выхода клея может регулироваться по желанию;
2) регулируемый синхронный выпуск клея, так что клея A/B вытекает из клапана клея одновременно, и может быть получен лучший эффект смешивания;
3) Устройство оборудовано антигелевым таймером, вакуумным отсыплением, временем отсыпления и временем отсыпления, которые можно настроить.
4) конфигурируемые функции одноразового и непрерывного разряда клея для удовлетворения различных технологических требований;
5) все управление управляется PLC Panasonic, функцией устройства управления с сенсорным экраном Kunlun Tongtai, зарезервированным интерфейсом связи,состояние работы оборудования и параметры настройки могут быть зафиксированы оборудованием третьих лиц;;
6) программа блокировки безопасности сконфигурирована так, чтобы предотвратить неисправность сотрудников.

4.8 Диспансерная сосна
Можно настроить в соответствии с продуктом различные спецификации клея сопла

5,PGV501 Список конфигураций

Категория	Полностью автоматическая клеевая машина		Бренд
Категория	Конфигурации	Количество	Бренд
Рама	Квадратная стальная труба/металлическая плита	1 комплект	Сделано в Китае
Система управления	ПЛК	1 комплект	Panasonic
	Визуальная программная система + система управления клеем (((CCD Позиционирование, соотношение клея, разряд клея, трасса и скорость положения регулируются и контролируются)	1 комплект	D&H
	HMI сенсорный экран	1 шт.	MCGS
	Интерфейс ПК между человеком и компьютером	1 комплект	Сделано в Китае
	Карта управления движением	1 комплект	JSTR
	Датчик	6 шт.	Сделано в Китае
	Водитель	5 шт.	Mitsubishi/повышатель
Мобильная платформа	Руководящая рельса	3 комплекта	HIWIN
	винтовая прутка	3 комплекта	ТБИ
	Сервомотор	2 комплекта	Мицубиши
Система подачи клея	барабан из нержавеющей стали (материал SUS304)	2 шт.	D&H
	Высокоточный механический насос (гарантированное время эксплуатации ядра насоса составляет 1 год)	1 комплект	Сделано в Китае
	Динамическое смешивание с двойным потоком жидкости (включая двойной клапан жидкости)	1 комплект	D&H
	B дисплей потока клея	1 комплект	D&H
	Фильтр типа Y	1 комплект	D&H
Устройство самоочистки	Автоматическое устройство для очистки растворителями	1 комплект	D&H
Конвейерная линия	двигатель с переменной частотой	1 комплект	Сделано в Китае
	Воздушный баллон	1 комплект	Сделано в Китае
	Двухскоростная цепь/ремень/роллер	1 комплект	Сделано в Китае

6. Аксессуары для машин

Положение	Наименование аксессуаров и номер модели	Количество	Примечание
1	Компоненты герметизации двойных жидкостных клапанов	3 комплекта	Двойные жидкостные клапаны с износостойкими частями с NRB/Four фтор графитовым материалом, который является антикоррозионным и износостойким; который обычно заменяется в соответствии с клеем.
2	Динамическая труба для смешивания MR13-12	10 шт.	расходные материалы
3	Инструмент	1 комплект	Стандартный
4	Руководство пользователя	1 шт.	Стандартный

7Услуги по обслуживанию

1Продавец предоставляет один год гарантийного периода и поддержки бесплатного обслуживания в течение гарантии. Сервис обновления программного обеспечения предоставляется в течение длительного срока службы.
2В случае, если части машины сломаются в рамках гарантии из-за не искусственных факторов, мы отправляем вам замену части бесплатно, покупатель оплачивает доставку.Двухжидкостный клапан следует покупать по его стоимости.
3Если части машины сломаются в течение гарантийного срока, замена деталей должна быть на плечах покупателя.
