Сертифицированная CE машина для нанесения клея для решения наклейки с автоматическим видением

Подробности Информация

Характер продукции

Подробная информация

Модель No.:

PGV502

Тип привода:

Электрические

Положение:

Машина для распределения клея

Рабочая зона:

400х600х100 мм

Танки AB:

10L, 25L, 40L необязательно

Нагрев:

Доступно

Вакуум:

Доступно

Само-чистка:

Доступно

Смешиватель для баков:

Доступно

Транспортный пакет:

Стандартный корпус из полистрои

Спецификация:

700х700х100 мм

Торговая марка:

D&H

Производство:

Сделано в Китае

Код Hs:

8424899990

Поставка способности:

10/Month

Точность:

Высокая точность

Состояние:

Новый

Сертификация:

RoHS, CE

Гарантия:

12 месяцев

Автоматический класс:

Автоматический

Установка:

Вертикальная

Конфигурация:

Доступно.

Выделить:

Склеиватель

Машины для нанесения клея

Автоматическая клеевая машина

Характер продукции

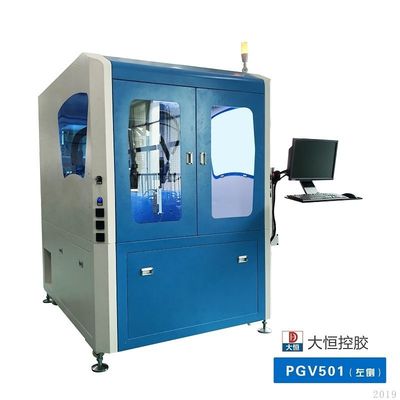

PGV-502 Машина для подачи клея Vision

Vision Glue Potting Machine for All Kinds of Stickers

Машины PGV Vision Glue Potting являются полностью автоматическими машинами для сбора клея, выпущенными компанией Daheng Automation.Силикон и другие двухкомпонентные материалы для смешивания материалов и автоматической перфузии.

Оборудование обладает характеристиками точной пропорции и количественной последовательности, что может улучшить качество и производительность производства.Он может быть оснащен оборудованием для смешивания двойной жидкости для повышения эффективности перфузии.Кроме того, он может быть оснащен вспомогательным оборудованием, таким как сборочная линия, пекарня и многостанционная вращающаяся платформа.
PGV501 Машина для нанесения клея для системы зрения обладает следующими выдающимися характеристиками:

Ультра-высокая точность двойного цилиндра пломба, клей стабильный и простой в использовании.Новое поколение высокоточного управления соотношением измерений жидкости, изменчивый, непрерывный и длительный срок службы.
Машина имеет функцию автоматического распределения клея, может соответствовать 1:1 до 10:1 в двухкомпонентном клее, может автоматически соответствовать, автоматическое смешивание, автоматическое смешивание,автоматическое завершение работы машины, не нужно ручное соответствие, является онлайн-тип клея распределения, чтобы заполнить количество клея, сколько клея распределения, распределения хорошего клея немедленно к продукту.
Высокоточный CCD-визуальный захват и позиционирование, высокоточное импортированное мобильное устройство с трехкоординатной линейной манипуляцией на сервошрубе, для достижения высокоточного управления позиционированием, точность ±0.03 мм
Карта управления движением: высокоскоростная точка и линия рисунка и различные нерегулярные управления движением; Принято обучение программирования.
Различные иглы:Смешивание клея и равномерное распределение.
Функция сигнализации: барабаны A и B оснащены сигнализацией и индукционными устройствами более низкого положения.
Вакуумное питание: как бочка А, так и бочка В могут автоматически подавать вакуумное питание, что помогает устранить пузыри воздуха
Питание диафрагмы насос: A, B барабаны могут автоматически питать диафрагмы насос
Автоматическая очистка: смешанная часть клея AB автоматически очищается газом и жидкостью.
Процедура противозастойки, машина может установить время интервала клея в соответствии с временем отверждения клея, чтобы предотвратить отвержение клея, вызванное случайной остановкой в течение рабочего времени,заставляя машину блокироваться..

Введение оборудования

1. Общие технические параметры:

Соотношение смешивания клея	10012:00 - 10:00, не обязательно.
Рабочая зона	600 ((X)* 600 ((Y) * 100 мм ((Z)(эффективный: 400 мм(X))
Рабочий путь	Точка, линия, дуга, круг
Способ позиционирования	CCD Визуальное позиционирование захвата
Система зрения	Программное обеспечение системы визуального захвата и позиционирования
Двигатель	Сервомотор (Япония), свинцовый винт + скользящий механизм (таиванская марка)
Функция производственной линии	Факультативная функция сопоставления производственной линии (конфигурация производственной линии в соответствии с продуктами заказчика)
Скорость	500 мм/с(скорость перемещения)1-12 мл/s(Уровень клея на одном насосе)
Точность	± 0,03 мм (повторяемость)±2%(сгусток)±2%(смешивание)
Выпуск клея	Автоматическое разгрузка клея с фиксированной точкой происхождения
безопасность	Входная дверь/безопасная решетка
Память программы	99 шт.
Входное давление воздуха	0.5МПа-0.7 МПа
Вязкость	50 шт. ~ Паста
Режим работы	Ручная / автоматическая
Соотношение	ПЛК/ насос-пневматик/перегонный насос/винтовой насос
Поток	Цифровой вход
Режим обучения	Преподавание программирования
Система автоматического управления	ПК, сенсорный экран (программирование, модификация, хранение и т.д.)
Система управления выводом клея	АБ клеевой всасывающий клапан, реализовать АБ клея независимой работы
Режим смешивания	Динамическая и статическая опциональная, мгновенное смешивание, удобная чистка
Резервуар	Нержавеющая сталь40 л),(25 л),(10 л) необязательно
Электрическое питание	220 В / 50 Гц / 1,5 кВтбез обогревателя)
Размер	1900 мм × 1650 мм × 2100 мм
Высота корпуса линии	850-950 ((Можно настроить)
Ширина корпуса линии	Макс 550 мм ((Видение 400 мм))))можно настроить)
Корпус конвейерной линии	Ремень/двойная цепь/роллер
Нагрузка на корпус линии	По производству
Позиционирование	положение зажима
Блокирующий баллон	3 шт. (по умолчанию)

2.Описание схемы оборудования

В соответствии с инструкциями, выданными системой управления, распределительная машина завершает распределить и передать клей в смесительную систему, а визуальное захват CCD дает команду.Трехосный манипулятор несет часть системы смешивания, и количественное позиционирование осуществляется одновременно.

4. Введение конструкции машины и основных компонентов:
PGV501 состоит в основном из следующих частей:Система визуального позиционирования, рама машины, резервуары для хранения, система пропорционирования, смесительная система (двойной клапан жидкости), система очистки, координатный линейный манипулятор, корпус конвейерной линии,Система управления и так далее

4.1 Система визуального позиционирования:Для захвата позиционирования используется CCD-визия, а трехкоординационная линейная рука робота обрабатывается программным обеспечением для отправки команд по позиционированию.

4.2Каркас машины: принять структуру рамки сварки листового металла, чтобы обеспечить поддержку и ориентировку для всего оборудования.
4.3 Резервуары: резервуар оснащен агитатором, вакуумной всасывающей функцией, вакуумной функцией вытягивания, датчиком высокого/низкого уровня жидкости, а дно резервуара оснащено отключающим шаровым клапаном,нагрев постоянной температуры, датчик температуры, фильтрация и другие вспомогательные устройства.
1) вакуумный резервуар из нержавеющей стали может выдерживать вакуумное отрицательное давление в резервуаре.
2)В резервуарах есть электрические агитаторы, поэтому перемешивание может предотвратить осаждение и слоирование клея A / B и сделать температуру клея в резервуарах более равномерной;
3) датчик уровня резервуара с клеем: когда клей ниже установленного уровня, он автоматически сигнализирует и напоминает о добавлении клея;
4) резервуары могут быть оснащены вакуумной функцией дефобной очистки (время дефобной очистки может устанавливаться с помощью сенсорного экрана), которая также может автоматически подавать клей через вакуумное отрицательное давление,и соответствующие клапаны автоматически закрываются перед подачей клея, и соответствующий клапан автоматически открывается/уменьшает давление после подачи клея;
5) Резервуар оборудован шаровым клапаном для снятия давления, а дно резервуара зарезервировано с интерфейсом обратного потока и перехватчиком для закрытия шарового клапана;
6) резервуар с клеем предназначен для ручного питания порта для добавления клея вовремя;
7) резервуар с клеем может использоваться для нагрева постоянной температуры;

4.4 Системы смешивания
Основным компонентом пропорциональной системы PGV501 является высокоточный насос для измерения скорости передач.

Он имеет следующие характеристики:
1) объемная система измерения с высокой точностью соотношения (± 2%), подходящая для соотношения двух компонентов материала средней и низкой вязкости;
2) может быть реализован непрерывный разряд клея, и количество клея может быть преобразовано с 1 г/с до 16 г/с в широком диапазоне;
3) Стабильная работа, без обслуживания, длительный срок службы;
Требования к переменному соотношению 1:1~10:1 могут быть достигнуты путем выбора и сочетания различных насосов измерения;

4.4 смесительная система (двойной клапан жидкости)
Основная часть смесительного оборудования PGV501 - это двойной жидкостной клапан.Клей AB переносится на смеситель клейной части (двойной жидкий клапан) с помощью насоса измерения и смешивается в смесительную трубу под двойным жидким клапаном. Онлайн-метод смешивания готов к смешиванию.Основные особенности двойного жидкостного клапана следующие:
1) смесительный двигатель приводит смесительную трубку через двойной клапан из клея, затем сами слой вниз к пластиковой голове, таким образом равномерно смешивается клея, этот процесс полностью запечатан,и двойной листовой клапан/смесительная трубка заполнена клеем, без воздушных пузырей, процесс смешивания с помощью двойного листа переключателя клапана цилиндра клей закрывается обратно, чтобы всасывать, остановиться, когда клей не капает клей;
2) максимальная скорость двигателя перемешивания может достигать 3000 оборотов в минуту (регулируемый), который может полностью равномерно перемешиваться;
3) двигатель перемешивания с функцией автоматического обнаружения;

4.5 система очистки
Автоматическая очистка, смешанная часть клея AB с газовой и жидкой автоматической очисткой

4.6 Три координатные линейные манипуляторы
Трехкоординальная линейная механическая рука управляется сервомотором, который может реализовать точное управление положением резиновой головки.Движение резиновой головки легко регулируется.

Основными параметрами являются следующие:
Движение машины :600*600*100, (ось z может регулироваться вручную до 100)
Диапазон зрения 600 (Y) *400 (Y)
Скорость: X, y0-500mm /, ось z 0-100mm/
Точность повторения: ±0,03 мм (кумулятивная допустимость не допускается)
4.7 Транспортная линия (настраиваемая)
Для управления конвейерным двигателем используется частотный преобразователь, скорость может регулироваться на 10-300 мм/с, используется ремень/двойная скорость цепи/рельсовая трансмиссия, передняя,средний и задний блокирующие цилиндры настроены по умолчаниюПо умолчанию принимается позиционирование зажимания/вытягивания, позиционирование точное, ширина регулируемого корпуса линии 150-550 мм.

4.7 Система управления
PLC, управление сенсорным экраном и конфигурация системы обучения и программирования, система управления имеет следующие характеристики:
1) выход клея регулируется скоростью двигателя для достижения требуемого количества клея, и скорость выхода клея может регулироваться по желанию;
2) регулируемый синхронный выпуск клея, так что клея A/B вытекает из клапана клея одновременно, и может быть получен лучший эффект смешивания;
3) Устройство оборудовано антигелевым таймером, вакуумным отсыплением, временем отсыпления и временем отсыпления, которые можно настроить.
4) конфигурируемые функции одноразового и непрерывного разряда клея для удовлетворения различных технологических требований;
5) все управление управляется PLC Panasonic, функцией устройства управления с сенсорным экраном Kunlun Tongtai, зарезервированным интерфейсом связи,состояние работы оборудования и параметры настройки могут быть зафиксированы оборудованием третьих лиц;;
6) программа блокировки безопасности сконфигурирована так, чтобы предотвратить неисправность сотрудников.

4.8 Диспансерная сосна
Можно настроить в соответствии с продуктом различные спецификации клея сопла

5,PGV501 Список конфигураций

Категория	Полностью автоматическая клеевая машина		Бренд
Категория	Конфигурации	Количество	Бренд
Рама	Квадратная стальная труба/металлическая плита	1 комплект	Сделано в Китае
Система управления	ПЛК	1 комплект	Panasonic
	Визуальная программная система + система управления клеем (((CCD Позиционирование, соотношение клея, разряд клея, трасса и скорость положения регулируются и контролируются)	1 комплект	D&H
	HMI сенсорный экран	1 шт.	MCGS
	Интерфейс ПК между человеком и компьютером	1 комплект	Сделано в Китае
	Карта управления движением	1 комплект	JSTR
	Датчик	6 шт.	Сделано в Китае
	Водитель	5 шт.	Mitsubishi/повышатель
Мобильная платформа	Руководящая рельса	3 комплекта	HIWIN
	винтовая прутка	3 комплекта	ТБИ
	Сервомотор	2 комплекта	Мицубиши
Система подачи клея	барабан из нержавеющей стали (материал SUS304)	2 шт.	D&H
	Высокоточный механический насос (гарантированное время эксплуатации ядра насоса составляет 1 год)	1 комплект	Сделано в Китае
	Динамическое смешивание с двойным потоком жидкости (включая двойной клапан жидкости)	1 комплект	D&H
	B дисплей потока клея	1 комплект	D&H
	Фильтр типа Y	1 комплект	D&H
Устройство самоочистки	Автоматическое устройство для очистки растворителями	1 комплект	D&H
Конвейерная линия	двигатель с переменной частотой	1 комплект	Сделано в Китае
	Воздушный баллон	1 комплект	Сделано в Китае
	Двухскоростная цепь/ремень/роллер	1 комплект	Сделано в Китае

6. Аксессуары для машин

Положение	Наименование аксессуаров и номер модели	Количество	Примечание
1	Компоненты герметизации двойных жидкостных клапанов	3 комплекта	Двойные жидкостные клапаны с износостойкими частями с NRB/Four фтор графитовым материалом, который является антикоррозионным и износостойким; который обычно заменяется в соответствии с клеем.
2	Динамическая труба для смешивания MR13-12	10 шт.	расходные материалы
3	Инструмент	1 комплект	Стандартный
4	Руководство пользователя	1 шт.	Стандартный

7Услуги по обслуживанию

1Продавец предоставляет один год гарантийного периода и поддержки бесплатного обслуживания в течение гарантии. Сервис обновления программного обеспечения предоставляется в течение длительного срока службы.
2В случае, если части машины сломаются в рамках гарантии из-за не искусственных факторов, мы отправляем вам замену части бесплатно, покупатель оплачивает доставку.Двухжидкостный клапан следует покупать по его стоимости.
3Если части машины сломаются в течение гарантийного срока, замена деталей должна быть на плечах покупателя.
